BS 20-0.1-0.5
Laboratoires et Analyses
•Détendeur Basse Pression - Simple détente
•Montage sur canalisation ou support à clapet
•Adapté aux gaz purs et mélanges, non corrosifs
•En laiton chromé
Conçu pour la mise en œuvre de: Gaz purs non corrosifs jusqu'à N60 dont ALPHAGAZ™ 1 & 2 / Mélanges non corrosifs de concentration supérieure à 1 ppm
•Montage sur canalisation ou support à clapet
•Adapté aux gaz purs et mélanges, non corrosifs
•En laiton chromé
Conçu pour la mise en œuvre de: Gaz purs non corrosifs jusqu'à N60 dont ALPHAGAZ™ 1 & 2 / Mélanges non corrosifs de concentration supérieure à 1 ppm
DESCRIPTION
Domaines d'application :
Les détendeurs BS sont utilisés dans les laboratoires pour les applications exigeant répétabilité et grande précision de la régulation de pression en seconde détente.
Utilisés aussi comme points d'utilisation, montés sur vanne d'arrêt VP, VPM, ou supports à clapet ELC.
Spécifications
Performant :
La large membrane assure une grande précision de la régulation à très faible pression.
Info +Pour montage en fin de ligne, utiliser le raccord intermédiaire G3/8 mâle/mâle avec filtre
Domaines d'application :
Les détendeurs BS sont utilisés dans les laboratoires pour les applications exigeant répétabilité et grande précision de la régulation de pression en seconde détente.
Utilisés aussi comme points d'utilisation, montés sur vanne d'arrêt VP, VPM, ou supports à clapet ELC.
Spécifications
Performant :
La large membrane assure une grande précision de la régulation à très faible pression.
Info +Pour montage en fin de ligne, utiliser le raccord intermédiaire G3/8 mâle/mâle avec filtre
SPECIFICATIONS TECHNIQUE
| Ref. | BS_20-0_1-0_5 |
| Pression de sortie | 0,01 à 0,1 bar |
| Débit | 0.5 Nm³/h |
| Corps | Laiton chromé (Contient du plomb) |
| Siège | Laiton |
| Soupape principale | Laiton garni EPDM |
| Membrane | Acier inoxydable |
| Manomètre | Ø 50mm, Mécanisme en alliage cuivreux, Joint en PA 6.6 |
| Joint | EPDM, PA 6.6 |

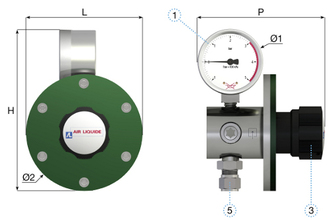

Encombrement
L:41.0000 MILLIMETER
H:105.0000 MILLIMETER
D:100.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Poids net0.5000 KILOGRAM
L:41.0000 MILLIMETER
H:105.0000 MILLIMETER
D:100.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Poids net0.5000 KILOGRAM
