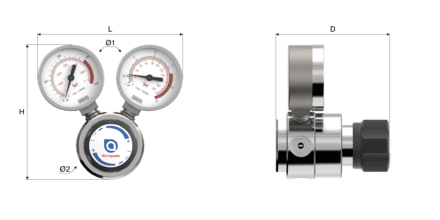

HD-L 300-4-2
Laboratoires et Analyses

•Détendeur - Simple détente
•Montage sur canalisation ou tableau
•Adapté aux gaz purs
•En laiton chromé

Conçu pour la mise en œuvre de: Gaz purs non corrosifs jusqu'à N60 dont ALPHAGAZ™ 1 & 2 / Mélanges non corrosifs de concentration supérieure à 1 ppm

DESCRIPTION
SPECIFICATIONS TECHNIQUE
Encombrement
Sécurité & Transport

DESCRIPTION

Domaines d'application :
Les détendeurs HD 300 sont utilisés pour des applications nécessitant des purges répétées. Utilisés en chromatographie, spectrométrie, pour les gaz étalons, les gaz vecteurs, la création d'atmosphères…
Spécifications

Purge facilitée :
Le faible volume mort facilite la dépollution et réduit la consommation des gaz lors des purges.
Très compact :
Encombrement réduit grâce à sa conception.

SPECIFICATIONS TECHNIQUE

Ref.

HD-L_300-4-2

Pression de sortie

0,4 à 4 bar

Débit

2 Nm³/h

Corps

Laiton chromé (Contient du plomb)

Siège

Laiton

Soupape principale

Laiton garni PTFCE

Membrane

Hastelloy C®

Filtre

Monel 400®

Manomètre

Ø 50mm, Mécanisme en alliage cuivreux, Joint en PA 6.6

Soupape

Corps en acier inoxydable 303, Clapet en laiton, Joint en EPDM

Encombrement
L:110.0000 MILLIMETER
H:115.0000 MILLIMETER
D:96.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:52.0000 MILLIMETER
Poids net1.2200 KILOGRAM

Sécurité & Transport

Attention ! En cas d'utilisation avec des gaz combustibles, collecter impérativement les évents et soupapes de sécurité.
