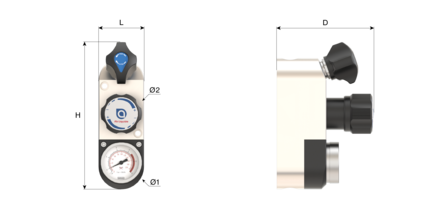

PDG-D.S 25-10-12 PHARMA
Pharmacie
•Fin de ligne, prise de gaz murale compacte
•Arrêt et réglage de la pression d'utilisation
•Adapté aux gaz de qualité PHARGALIS
•En acier inoxydable
Conçu pour la mise en œuvre de: Gaz PHARGALIS™
DESCRIPTION
Domaines d'application :
Les PDG-D.S PHARMA en inox constituent les fins de ligne d'un réseau de distribution de gaz Ils sont spécifiquement conçus pour respecter les exigences requises de qualité et de traçabilité pour la mise en œuvre des gaz de la gamme PHARGALIS ou gaz dédiés aux applications pharmaceutiques Spécifications:
Spécifications
Domaines d'application :
Les PDG-D.S PHARMA en inox constituent les fins de ligne d'un réseau de distribution de gaz Ils sont spécifiquement conçus pour respecter les exigences requises de qualité et de traçabilité pour la mise en œuvre des gaz de la gamme PHARGALIS ou gaz dédiés aux applications pharmaceutiques Spécifications:
Livré avec Certificat matière 3.1 pour les matériaux métalliques et Certificat USP classe VI et FDA pour les élastomères.
Spécifications
COMPACT ET ESTHETIQUE
Design en monobloc : vanne 1/4 tour, détendeur réglable, manomètre, permettant de limiter le risque de fuites.
Intégrable dans toutes les configurations y compris en canalisation cachée
STABILITE ET TRACABILITE
La conception de détendeur à clapet équilibré limite les effets provoqués par la variation de la pression d'entrée.
Traçabilité assurée grâce aux certificats livrés
SPECIFICATIONS TECHNIQUE
| Ref. | PDG-D.S_25-10-12_PHARMA |
| Pression de sortie | 1 à 10 bar |
| Débit | 12 Nm3/h |
| Corps | Acier inoxydable 316L |
| Soupape | Arrêt 1/4 tour, Clapet en Acier inoxydable 316L garni PTFCE, Membrane en Hastelloy C® |
| Détendeur | Membrane en Hastelloy C®, Clapet équilibré en acier inoxydable 316L garni EPDM |
| Manomètre | Boitier en acier inoxydable Ø 40mm |
| Joint | EPDM, PTFCE (Kel-F®) |
Encombrement
L:45.0000 MILLIMETER
H:145.0000 MILLIMETER
D:94.0000 MILLIMETER
Diam1:40.0000 MILLIMETER
Poids net1.9000 KILOGRAM
L:45.0000 MILLIMETER
H:145.0000 MILLIMETER
D:94.0000 MILLIMETER
Diam1:40.0000 MILLIMETER
Poids net1.9000 KILOGRAM
Sécurité & Transport
Attention ! En cas de mise en oeuvre de l'oxygène et des gaz comburants, la pression d'utilisation ne doit pas dépasser 25 bar.
Attention ! En cas de mise en oeuvre de l'oxygène et des gaz comburants, la pression d'utilisation ne doit pas dépasser 25 bar.
